散热器是现代工业生产中不可或缺的一部分，而散热器模具图纸则是确保散热器质量与性能的关键。掌握散热器模具图纸阅读技巧，不仅能帮助工程师理解设计意图，还能在生产中确保每个环节精准无误。本文将深入探讨散热器模具图纸的阅读技巧，并解释图纸上信息代表的含义。
散热器模具图纸的组成
散热器模具图纸通常由多个部分组成，包括尺寸图、视图、剖面图、技术要求、材料说明等。每一个部分都承载着模具设计与制造的关键信息。

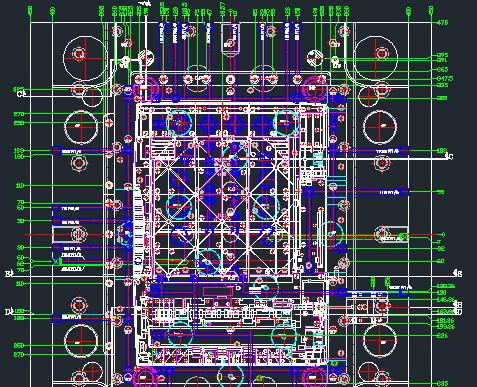

尺寸图与视图
尺寸图和视图是图纸中最基本的部分，提供了散热器模具的外形尺寸和各个视图方向的形状。尺寸图需要精准理解每一个尺寸标记和公差要求，以保证模具的精确度。
剖面图

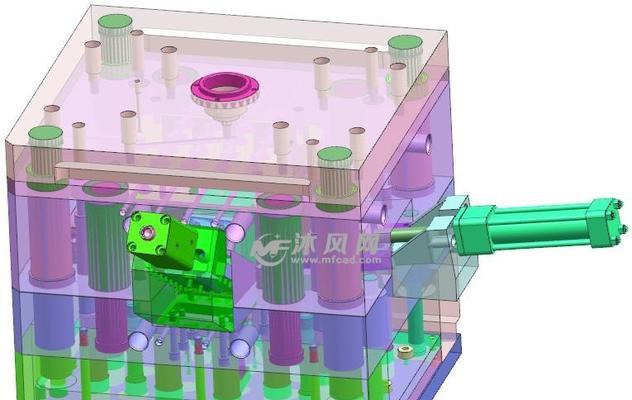

剖面图揭示了散热器模具的内部结构。通过剖面图，我们可以了解到模具的内壁、冷却系统布局、脱模机构等关键设计。
技术要求
技术要求部分列出了模具材料、硬度、热处理和表面处理等具体要求，是保证模具使用寿命和散热器质量的重要依据。
材料说明
材料说明部分提供了模具所需材料的类型、品牌或其他关键指标。正确的材料选择对于模具的耐用性至关重要。
逐项解读图纸信息
接下来，我们将逐项解读散热器模具图纸上的关键信息，从而深入理解这些信息的含义。
尺寸与公差
尺寸是模具制造的基石。图纸上每一个尺寸和公差标记都需要精确理解。尺寸直接决定了模具的形状和大小，而公差则对模具的精度提出了要求。
表面粗糙度
表面粗糙度决定了散热器的表面光滑程度。图纸上常见的如Ra、Rz等符号，分别表示了表面的算术平均粗糙度和最大高度粗糙度。
标记与符号
图纸上充满了各种专业标记和符号，如R代表圆角，H7/h7代表特定的配合公差等。熟悉这些标记和符号对于理解图纸至关重要。
注释和说明
图纸上的注释和说明为理解和应用图纸提供了额外信息。它们可能会解释复杂的细节，或强调某个特别的要求。
常见问题解答
在散热器模具图纸阅读过程中，读者可能会遇到一些常见问题。
图纸信息不清晰怎么办？
如果图纸信息不清晰或有遗漏，应及时与设计者联系，获取详细信息。避免基于猜测制造，以免造成不可逆的错误。
如何提高图纸阅读效率？
提高图纸阅读效率的最好方法是多实践，同时结合理论学习。熟练掌握各种专业符号和标准，不断积累阅读图纸的经验。
实用技巧与背景信息
为了帮助读者更好地掌握阅读技巧，这里提供一些实用技巧和背景信息。
使用专业软件辅助解读
利用CAD等专业软件可以帮助我们更直观地理解图纸，尤其是三维模型功能，能更清晰地展示内部结构。
持续学习行业标准
行业标准不断更新，持续学习最新的模具设计与制造标准，有助于更好地理解图纸信息。
结语
散热器模具图纸阅读不仅是技术工作，更是一门艺术。通过本篇文章的介绍，相信您已对散热器模具图纸上的关键信息及其代表含义有了更深入的了解。掌握这些技巧，将大大提高工作效率和生产质量。随着经验的不断累积，阅读和理解图纸将变得越来越直观。让我们持续精进，打造高质量的散热器产品。
